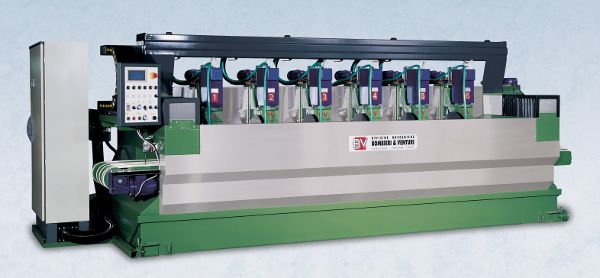

IBV/300 M

La macchina permette la lavorazione (taglio) di filagne di marmo e di granito in marmette per mezzo di dischi diamantati indipendenti raffreddati ad acqua. La struttura elettrosaldata della macchina, prodotta secondo le nuove concezioni tecniche, garantisce alta stabilità, precisione di lavorazione e mancanza di vibrazioni. I componenti meccanici ed elettrici della macchina, anche se utilizzati ad alte sollecitazioni, garantiscono comunque alta precisione ed affidabilità. La macchina è fornita di parti che vengono lubrificate manualmente secondo i piani di manutenzione forniti con la stessa. Tutti gli assi lineari sono realizzati con ruote di contenimento laterale. Tutte le guide meccaniche hanno la possibilità di essere regolate senza gioco. Lo spostamento dei singoli gruppi di taglio avviene su slitte di precisione e pattini a ricircolo di sfere. Tutti i tubi dell’acqua per l’alimentazione, gli ugelli ed i carter dei dischi, sono di dimensioni adeguate, in modo da garantire l’afflusso dell’acqua per un buon raffreddamento della lama di taglio durante le varie fasi di lavoro, una buona qualità di taglio ed una lunga durata dell’utensile. La macchina possiede occhielli di sollevamento o fissaggio, mediante i quali può essere sollevata la struttura completa, tramite funi con ganci di sollevamento. Durante queste operazioni viene garantita l’indeformabilità delle parti. Il quadro elettrico è costruito in lamiera d’acciaio spessore 15/10 mm, verniciata RAL 7032, con grado di protezione IP55. L’alimentazione è composta da un interruttore magnetotermico con blocco anta per impedire l’apertura del quadro elettrico in tensione. Esso può essere ripristinato dopo aver aperto l’anta, nel caso fossero necessarie delle operazioni di manutenzione. All’interno è montato un trasformatore di isolamento per tensione di rete 380V e uscita 48V per tutti gli organi di comando, atto a garantire la sicurezza dell’operatore. I relè termici ed i magnetotermici sono dimensionati per ogni specifico motore, per poter intervenire in caso di anomalie a salvaguardia del motore stesso.

          versioni da 4 a 11 gruppi di taglio

          unità di lavoro indipendenti



      - distanza minima tra i dischi mm 200

       - larghezza utile di taglio mm 610

       - spessore massimo di taglio mm 30

       - diametro dischi diamantati mm 300

       - diametro albero dischi mm 50

       - motore testa operatrice kW 3,7

       - motore avanzamento nastro kW 0,55

       - motore avanzamento trasversale kW 0,55

       - visualizzazione velocità avanzamento cinghie

Optionals:

Mandrini con spostamento motorizzato e visualizzato







Flessibilità e personalizzazione
100% made in Italy
